世界初の48層積層プロセスを用いた3次元フラッシュメモリを東芝が開発 1枚目の写真・画像

東芝は世界で初めて、48層積層プロセスを用いた128ギガビット（16ギガバイト）のMLC3次元フラッシュメモリ「BiCS」を開発。26日よりサンプル出荷を開始した。

エンタープライズ セキュリティ

関連ニュース

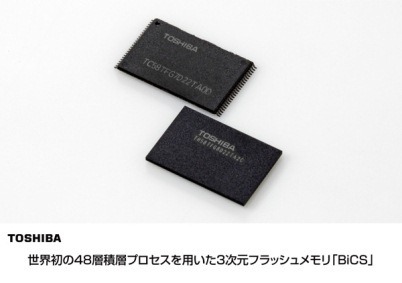

BiCSはこれまでよりも密度を高めた48層積層プロセスを採用。東芝とサンディスクが共同で運営する四日市工場にて、2016年から量産・出荷の予定（画像は同社リリースより）。
BiCSはこれまでよりも密度を高めた48層積層プロセスを採用。東芝とサンディスクが共同で運営する四日市工場にて、2016年から量産・出荷の予定（画像は同社リリースより）。
