NEC、グリーンITソリューションを展示する「REAL IT COOL プラザ」を開設 5枚目の写真・画像

エンタープライズ

同社REALN IT COOL推進センター長の泓宏優氏

同社が進める「REAL IT COOL PROJECT」の概要。省電力プラットフォーム、省電力ファシリティ、省電力制御のソフトウェアの3つを必要とする

REAL IT COOL プラザは、同社の省電力サーバ、APCのファシリティ、省電力ソフトウェアで構成されている

REAL IT COOL プラザのコンセプト。広さは25平方メートルで床下設備や空調がないスペースにデータセンターを構築した。このような条件にもかかわらず、工事はわずか1か月間で完了した

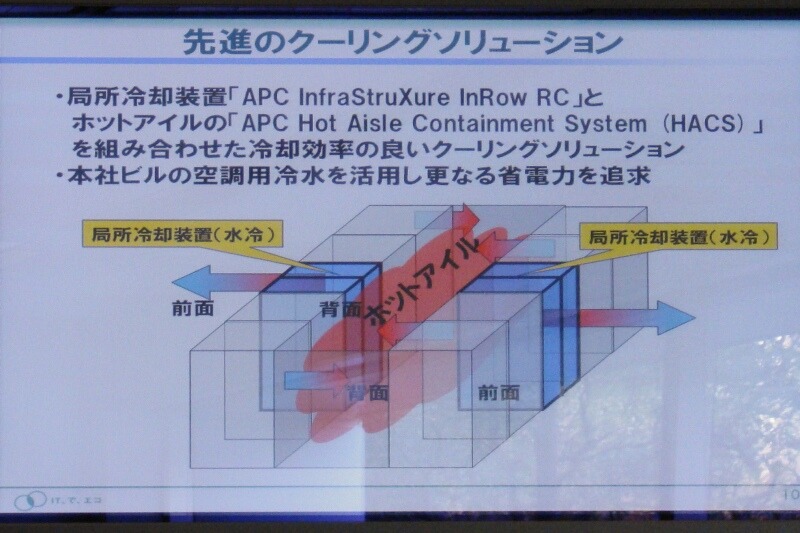

REAL IT COOL プラザの冷却の仕組み。熱が放出されるサーバの背面を向き合わせ熱を集める。これを冷却しサーバの前面に排出することで冷却効率が高くなる

使用しているサーバは、NECの「ECO CENTER」。グリーンIT推進協議会主催「グリーンITアワード2008」の省エネ分野において最も優れた製品として表彰された

ラックの上部から冷房用の冷水を取り込んでいる

REAL IT COOL プラザの各所に設置された温度センサー。100個以上を取り付けており、WebSAMで温度を集計し分析。状況に応じて仮想化環境のマイグレーションなどを実行する

サーバの背面が向き合ったホットアイルに当たる部分。手前のサーバ周辺はほかよりも温度が高いが、奥の冷却装置付近は温度が低くなっている。また、天井に熱が逃げないようにふたがしてあるのも特徴

REAL IT COOL プラザの消費電力や効率はリアルタイムで表示される。見学当時は、REAL IT COOL プラザ全体の消費電力は12,090.4W、そのうちIT機器（サーバやストレージ）の消費電力は7,489Wだった。その結果、PUE値は1.61となる。なお、全体の消費電力からIT機器の消費電力を引くと、冷却や電力の変換損失などが算出できる。これをゼロにすることが理想で、PUE値は1となる
