【CEATEC 2015】国家プロジェクト「SIP」でドローン活用

IT・デジタル その他

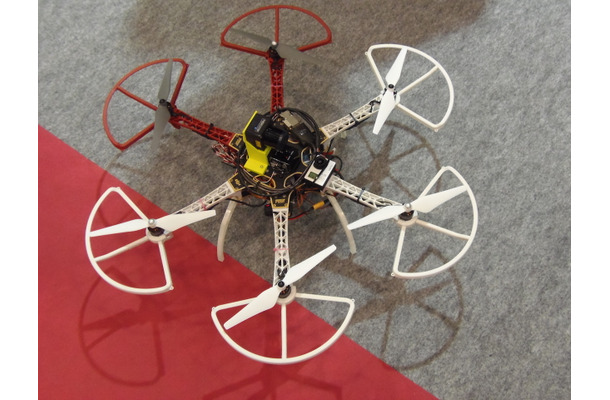

芝浦工業大学が開発している橋梁点検用半自律マルチコプター。本体にDJI F550を使用
  • 芝浦工業大学が開発している橋梁点検用半自律マルチコプター。本体にDJI F550を使用
  • 静電吸着装置のテスト。通電させると、アクリルなど、どんな素材でも吸着できる
  • 静電吸着装置(センサー)の裏側の電極。乾電池の電圧を10000Vに昇圧して利用する
  • マルチコプターに搭載されているLRF(レーザーレンジファインダー)とIMU(慣性航行ユニット)
  • CPUボードには、Raspgerry Pi 2を採用している
  • 東北大学が開発しているインフラ点検用の「回転球殻を持つマルチコプター」
  • 回転球殻の原理図。ジンバル機構により球殻がクアッドローター機と独立して回転する
  • 壁面に沿いながらマルチコプターが上昇しているところ(デモ映像)
 幕張メッセで10日まで開催されている「CEATEC JAPAN 2015」の内閣府のブースでは、「SIP」(戦略的イノベーション創造プログラム)の課題の1つである「インフラ維持管理・更新・マネジメント技術」に関する成果を披露していた。

 SIPは、内閣府総合科学技術・イノベーション会議などが肝いりで進めている国家プロジェクトだ。SIPには、合計10個の課題があるが、このインフラ維持管理・更新・マネジメント技術では、高度成長期につくられた橋・道路・鉄道など、築後50年を経過した古い構造物の予防保全と維持管理を低コストで実現するという目的がある。

 そこで芝浦工業大学は、橋梁点検用の半自律マルチコプターを開発し、ブース内で飛行デモを実施していた。このドローンの大きな特徴は、柔軟な静電吸着装置を搭載していること。マルチコプターを操縦しながら、橋などの構造物の壁面に近づき、壁面に吸着して、カメラで近接撮影が行える。

 ポイントとなる静電吸着装置は、アクリルなど、どんな素材でも吸着できる優れモノだ。芝浦工業大学の長谷川忠大教授によれば、「乾電池の電圧を10,000Vまで昇圧して静電気を発生させ、約1kgの吸着力が得られる。装置自体は50×70mm、重さ100gと小型・軽量なので、マルチコプターに搭載しても影響がない」という。

 このマルチコプターは、本体に市販の「DJI F550」を使用しており、LRF(レーザーレンジファインダー)とIMU(慣性航法ユニット)も搭載。CPUボードには「Raspgerry Pi 2」を採用している。

 飛行中に収集したセンサーデータをもとに、空間座標を変換し、自律飛行へのシームレスな切り替えを目指すシステムも開発中だ。ひび割れの可能性がある箇所は、搭載カメラの映像からモニター上で赤く表示できるようにしているという。

 また同ブースでは、東北大学の田所研究室で開発しているインフラ点検用の「回転球殻を持つマルチコプタ」も展示していた。このドローンのユニークな点は、カーボンパイプ製の球殻でクアッドローター機の全周を保護し、さらにその球殻がジンバル機構によって機体と独立して回転することだ。

 このアイデアによって、もし障害物に衝突しても、外側の球殻だけが回転し、中央のクアッドロータの位置は一定に維持される。また壁面などに沿って一定の距離(球殻の半径)を保ち、転がりながら走行(飛行)することも可能だ。

 SIPにおいて、東北大学は、リコー・千代田コンサルタント・一般財団法人航空宇宙技術振興財団(JAST)と共同で、このようなドローンを用いて橋梁点検を行う研究を進めているところだ。最終的にはドローンで撮影した映像から橋の展開図を作成し、傷の種類と位置を検査員が判断できるシステムの開発を目指しているという。
《井上猛雄》
