1.1 製品名: SLKOR SL27517A MOSFETドライバーソリューション
1.2 アプリケーション: 電動工具、モーター制御、AC/DCコンバーター、産業用制御など。
2. 性能ベンチマークと強力な互換性
2.1 対称駆動能力
SLKOR SL27517Aは、4Aシングルチャネルゲートドライバーであり、TIのUCC27517DBVRを代替する際に大きな利点を提供します。主な利点は、性能互換性、コスト管理、設計の柔軟性、供給安定性です。
SL27517Aは、VDD=12V時に4Aピークシンク/ソース電流（対称駆動）を提供し、UCC27517の4Aソース/シンク能力と同一です。MOSFETやIGBTなどのパワーデバイスを効率的に駆動し、スイッチング電源やDC-DCコンバーターに理想的です。
2.2 広い電圧範囲
SL27517Aの動作電圧範囲は4.5Vから20Vであり、UCC27517（4.5V-18V）を上回り、特に低電圧またはバッテリー駆動アプリケーション（例：ポータブルデバイス）での適応性を高めます。
2.3 低遅延＆高速応答
SL27517Aは、短い伝搬遅延（代表値 12ns）と高速な立上り/立下り時間（6ns/11ns）を特徴とし、スイッチング損失を最小限に抑えます。これは、デジタル電源やGaNデバイス駆動などの高周波アプリケーションに適しています。
3. 設計の柔軟性と強化された安全性
3.1 デュアル入力構成と消費電力
SL27517Aは、反転（IN-）および非反転（IN+）入力モードをサポートします。そのデュアルピン設計は、様々なロジック制御要件に柔軟に対応し、回路設計を簡素化します。
3.2 フローティング入力保護
入力がフローティング状態の場合、SL27517Aの出力は自動的にLowにラッチされ、パワーデバイスの誤トリガを防止し、システムの信頼性を高めます。
3.3 低静止時電流
最小限の静電流は、バッテリー駆動または低電力シナリオ（例：太陽光設備、UPS）に理想的です。

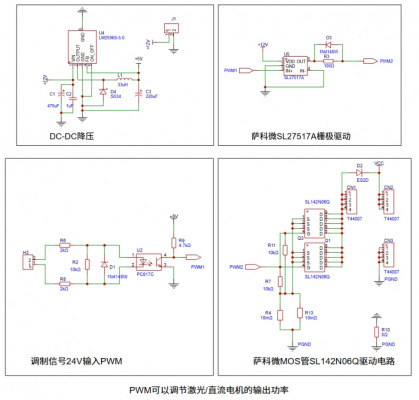

4. 大電力駆動シナリオにおけるSLKOR SL27517Aの典型的な応用
応用原理:
4.1 入力変調信号は、SLKOR PC817 フォトカプラ U2 を駆動するPWM波形を提供します。24Vパルス高レベル時、フォトカプラ電流は約6mAです（5V制御時、電流制限抵抗R6/R8で調整可能）。U2は主に信号絶縁を提供します。フォトカプラの電源は、SLKOR LM2596S-5.0 DC-DC電源管理IC（5V出力）から供給されます。外部変調信号はPLCから発生させることができます。D1（SLKOR スイッチングダイオード）はフリーホイールダイオードとして機能し、信号反転時にフォトカプラU2を保護するために導通します。
U1はSLKOR SL27517AゲートドライバICです--これはシングルチャネル4A高速ローサイドゲートドライバです。MOSFET/IGBTを効率的かつ安全に駆動します。低伝搬遅延、コンパクトなSOT-23パッケージ、超低静止時電流などの特徴により、MOSFETのスイッチング周波数を数百kHzまで高めることができます。このチップは、サーバー/通信電源や産業アプリケーションにおける同期整流駆動に理想的です。
4.2 設計上の推奨事項:
● この回路ではSL27517Aは12Vで駆動されます。ピン5がHighを出力すると、SLKOR SL142N06Q MOSFETを駆動して負荷を動作させます。
● SL142N06Q MOSFETは、Vgs=10Vで典型的なドレン-ソース電流20Aを提供し、低い2.6mΩのオン抵抗（Rds（on））を有し、高速スイッチングと同期整流に優れています。
● R3の値は実際のPCBレイアウトに基づいて選択してください（図示は100Ω）。寄生インダクタンスを最小限に抑えるため、R3はゲートピンに近接させ、配線を短くしてください。
● D3（スイッチングダイオード）はMOSFETのターンオフを加速します。必要に応じて追加してください。

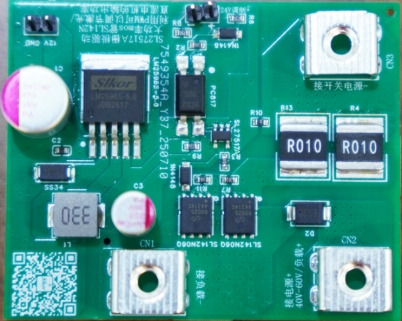

5. SLKOR SL27517A ゲートドライバ DEMOボード
● 2層PCB設計。大電流を扱う並列接続されたSL142N06Q MOSFETを駆動する場合、DEMOボードは両面の広い電源用銅箔パターンにより放熱と電流容量を確保しています。
● CN2/CN1: モーター/レーザーポンプに接続。
● CN2/CN3: 電源（最大12V-60V）に接続。
● SL27517Aの低遅延は、PWM駆動の大電力MOSFETアプリケーションでの広範な使用を可能にします。
● SLKORロゴ付き。QRコードをスキャンしてSLKORの最新情報をフォローできます。

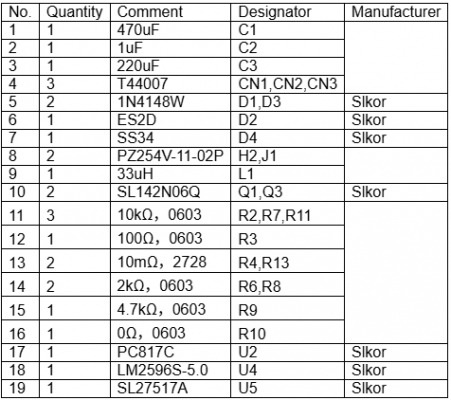

6. SLKOR SL27517A DEMOボード BOM
Slkorについて:
SLKORは、中国深圳に本社を置く、パワーセミコンダクター分野で急速に台頭している国家認定ハイテク企業です。北京と蘇州に研究開発センターを有し、その中核技術チームは清華大学出身者で構成されています。炭化ケイ素（SiC）パワーデバイス技術の革新者として、SLKORの製品は、新エネルギー自動車、太陽光発電、産業用IoT、民生家電などで広く使用され、世界中の10,000社以上の顧客に重要な半導体ソリューションを提供しています。
同社は年間20億ユニット以上を供給し、そのSiC MOSFETと第五世代超高速回復SBDダイオードは、効率比と熱安定性において業界の基準を築いています。SLKORは100件を超える発明特許を保有し、2,000以上の製品モデルを提供しており、パワーデバイス、センサー、電源管理ICにわたる知的財産ポートフォリオを継続的に拡大しています。ISO 9001、EU RoHS/REACH、CP65準拠などの認証は、技術革新、リーン生産、持続可能な開発に対する同社の確固たる取り組みを示しています。
